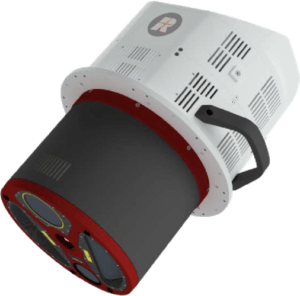

RIEGL VQ-1560 III-S

RIEGL VQ-1560 III-S

VQ-1560 III-S to najnowszy następca sprawdzonej serii dwukanałowych skanerów laserowych RIEGL, odpowiedni do szerokiego zakresu zastosowań – od mapowania rozległych obszarów o wysokiej gęstości punktów po mapowanie miast lub korytarzy o ultra wysokiej rozdzielczości.

Dobrze znany wzór skanowania “cross-fire” – z dwiema liniami skanowania obróconymi względem siebie – umożliwia widok do przodu i do tyłu na krawędziach szeregu oraz widok nadir w środku szeregu. Wysoka częstotliwość powtarzania impulsów do 4,4 MHz umożliwia loty na wysokościach operacyjnych do 1600 m AGL lub do 3900 m AGL przy częstotliwości powtarzania impulsów 560 kHz (wszystkie wartości podano dla 20% współczynnika odbicia celu). Częstotliwość powtarzania impulsów laserowych można precyzyjnie dostroić w krokach co 12 kHz, co umożliwia optymalizację parametrów akwizycji w celu spełnienia określonych wymagań projektu.

Zalety skanera RIEGL VQ-1560III-S

wysoka częstotliwość powtarzania impulsów do 4,4 MHz
do 2,93 miliona pomiarów na sekundę na ziemi
najlepsza dystrybucja punktów dla optymalnego próbkowania celu
tłumienie zakłóceń atmosferycznych
możliwość pomiaru wielu celów
przetwarzanie online kształtu fali i pełna rejestracja danych kształtu fali
zwiększona długość bloków próbkowania
wbudowany graficzny interfejs użytkownika zapewniający łatwy dostęp do podstawowych parametrów skanera
zintegrowana inercyjna jednostka pomiarowa i odbiornik GNSS
przygotowany do integracji do dwóch kamer RGB/NIR o wysokiej rozdzielczości
zoptymalizowany pod kątem współpracy z typowymi lukami i stabilizowanymi platformami
odłączane uchwyty ułatwiające obsługę

Główne zastosowania

Mapowanie bardzo rozległego obszaru z dużej wysokości
Mapowanie ultrawysokiej gęstości punktów
Mapowanie złożonych środowisk miejskich
Mapowanie lodowców i pól śnieżnych
Mapowanie brzegów jezior i rzek
Rolnictwo i leśnictwo
Mapowanie obiektów korytarzowych

Unikalny kąt skanowania skanera RIEGL VQ-1560 III-S

Unikalny kąt skanowania (przód/tył) wraz z szerokim polem widzenia 58° umożliwia bardziej efektywne i dokładniejsze rejestrowanie danych pod różnym kątem przy dużych gęstościach punktów. System jest wyposażony w zintegrowaną jednostkę IMU/GNSS oraz opcjonalnie w np. kamerę RGB o rozdzielczości 150 megapikseli do montażu w głównej wnęce kamery. Druga kamera, np. termowizyjna lub rejestrująca w bliskiej podczerwieni o rozdzielczości 150 megapikseli, może być zintegrowana na żądanie. Dodatkowo kompaktowa obudowa posiada kołnierz montażowy w celu łatwej integracji z typowymi włazami lub stabilizowanymi żyroskopowo mocowaniami poziomującymi.

RIEGL VQ-1560 III-S Elementy funkcjonalne i eksploatacyjne
